染料废水具有组成成分复杂、难生物降解、色度高、有机物浓度高、水质和水量变化大等特点，属于难治理的废水之一。
去除废水中染料的基本方法有化学法、生物法和物理法。其中物理法中的吸附法具有吸附剂来源广泛、吸附效率高、种类多、方法简单易行、环保，且能够选择性地富集某些化合物等优势。
目前，用于处理染料废水的吸附剂主要有活性炭、树脂、天然矿物和各种废弃物等。其中活性炭的表面和内部有许多孔，具有去除能力高，比表面积大，能选择性地去除染料的特点，应用较为广泛。
活性炭吸附法具有成本低、成效快、污染小等优点，适用于小规模企业的染料废水处理。但是，由于吸附法只是将染料吸附在吸附剂上，不能破坏染料分子结构，故其适合染料废水的前期处理。吸附法可结合化学混凝法、氧化法、电化学方法等其他方法综合办法来处理染料废水，效果更佳。
在活性炭吸附染料废水的系统中，影响吸附行为的因素众多，包括投加量、粒径、比表面积、孔隙结构等活性炭方面的因素，也有染料浓度等染料废水方面的因素，还有时间、温度、pH值等外界环境方面的因素。目前,对于影响吸附因素的研究还停留在定性分析层面，若能实现定量表征上述因素对吸附行为的影响程度，找出影响吸附的主要因素，就能方便快捷地选择吸附剂，达到较佳吸附效果并提高活性炭的利用率。
针对活性染料废水处理，波涛活性炭厂家研究了活性炭的材质、物理形态及用量对CODcr降解率的影响，以及活性炭用量、吸附温度和时间，及pH值对染料脱色率的影响，优化其处理工艺条件，经实验所得结论如下：
一、活性炭对CODcr去除率的影响
1、活性炭材质对CODcr去除率的影响
在染料废水中，分别加入相同目数、相同质量的椰壳类、果壳类和木材类颗粒活性炭，在常温条件下，测定不同吸附时间时的CODcr去除率，结果如图1所示。
由图1可知：椰壳类颗粒活性炭和果壳类颗粒活性炭对染料废水CODcr的去除率显著高于木材类颗粒活性炭。其中，椰壳类的CODcr去除率较高。这可能是因为椰壳类的表面空隙较多且疏松，木材类表面的空隙结构紧密，果壳类表面空隙略多于木材类，但空洞较浅，吸附较少。
2、活性炭物理形态对CODcr去除率的影响
采用椰壳类柱状活性炭，尺寸为2mm×4mm；颗粒状活性炭为自制，即将柱状活性炭用离心碾磨机粉碎，再用筛子筛选出不同粒径的颗粒状活性炭。分别在染料废水中投人颗粒状活性炭和柱状活性炭各20g，在常温条件下吸附，测定不同吸附时间的CODcr去除率，结果如图2所示。
由图2可知，颗粒状活性炭对CODcr的去除率约为柱状活性炭的1.2倍。颗粒状活性炭孔径较小且多，吸附CODcr的容量较大；柱状活性炭的空隙数量有限且接触面积相对较小，所以颗粒状活性炭比柱状活性炭的CODcr去除率高。
3、粒径对CODcr去除率的影响
采用10g颗粒状活性炭，粒径分别为0.3mm、0.09mm、0.074mm的在常温条件下吸附，测定不同吸附时间的CODcr去除率，结果如图3所示。
由图3可知：活性炭粒径为0.09mm时，染液的CODcr去除率较高，为95%~98%；粒径为0.3mm时，CODcr去除率较低，80%~85%；0.074mm粒径的活性炭，CODcr去除率87%~91%。由此可见，活性炭粒径并非越小越好，粒径适中的活性炭对废水CODcr去除率更高。
4、活性炭质量对CODcr去除率的影响
在染料废水中，分别加入不同质量的颗粒状活性炭，在常温条件下吸附，测定不同吸附时间的CODcr去除率，结果如图4所示。
如图4所示：随着活性炭投加量的增加，染料废水的CODcr去除率逐渐升高。3g时，饱和吸附时的CODcr去除率为47%左右，6g时，饱和吸附时的CODcr去除率为70%左右；12g时，饱和吸附时的CODcr去除率为85%左右；15g时，饱和吸附时的CODcr去除率为95%左右。随着活性炭投入量的增多，CODcr去除率也随之上升，而吸附时间也在增加。活性炭的用量越多，CODcr去除率越高。
二、活性炭对染料废水脱色率影响
1、活性炭质量对脱色率的影响
取质量浓度为250mg/L，pH=6.65的染料废水100mL。将不同质量的颗粒状活性炭分别投入染料废水中，在常温条件下吸附60min后，测定脱色率，结果如图5所示。
由图5可知：随着活性炭质量的增加，染料废水的脱色率呈现先加大后减小的趋势。当活性炭质量少于1.0g时，染料脱色率明显增加，大于1.0g以后，随着活性炭质量的增加，脱色率明显减小。其原因可能是随着活性炭质量的增加，产生堆积效应，使活性炭比表面积减小，从而影响对染料废水中染料分子的吸附。
2、温度对脱色率的影响
在不同的温度下，于染料废水中加入1g活性炭，吸附60min后，测定脱色率，结果如图6所示。
由图6可知：随着吸附温度的逐渐升高，脱色率不断增加，但温度高于70℃后脱色率有逐渐下降的趋势。随着温度的升高，废水中的染料可能会发生聚集，从而使活性炭吸附减小。
3、pH值对脱色率的影响

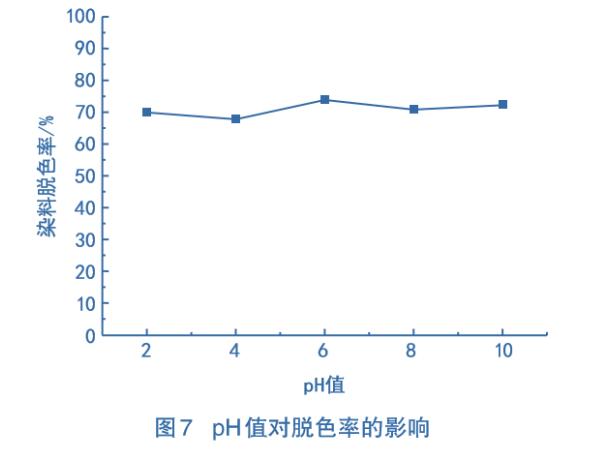

在70℃条件下，调节染料废水的pH值，加入1g活性炭，吸附60min后，测定脱色率，结果如图7所示。
由图7可知：在不同的pH值条件下，活性炭对染料废水脱色率的影响不大。这说明活性炭对染料废水中染料的吸附是一个物理过程，对染料废水pH值的变化不敏感。
4、吸附时间对脱色率的影响
在70℃条件下，于染料废水中加入1g活性炭，测定不同吸附时间的脱色率，结果如图8所示。
由图8可知：脱色率在短时间内随吸附时间的增加而显著提高，随后增加效果不显著且还有适当降低。由多孔吸附的动力学模型可知：吸附开始阶段，染料分子快速填充孔隙；之后由于扩散阻力的增加，吸附速度变慢。
三、结论
1、椰壳类颗粒活性炭对活性染料废水CODcr的去除率效果较好较大；颗粒状活性炭对活性染料废水CODcr的去除率明显高于柱状活性炭。活性炭粒径为0.09mm时，其对活性染料废水CODcr去除率较佳，但活性炭的粒径也并非越小越好，粒径适中的活性炭对活性染料废水CODcr去除率更好；其质量为15g时，CODcr的去除率较高。
2、温度为70℃，吸附时间为20min时，活性炭质量在1.0g左右时，其对活性染料废水的脱色率较高；pH值的变化对活性炭提高活性染料废水脱色率效果不明显。
